Telai porta filtri

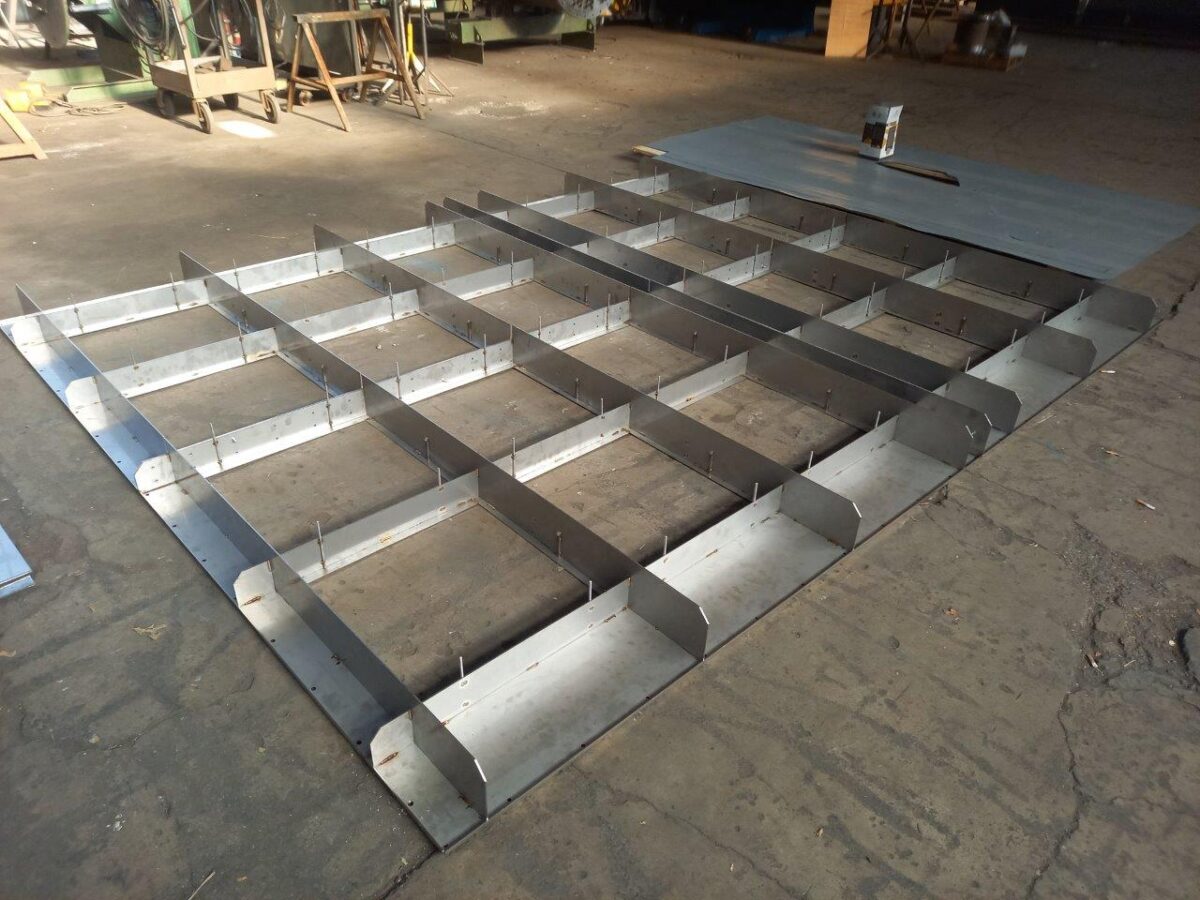

Per sostituire i filtri esistenti obsoleti e poco performanti, montati su una turbina industriale settore cartaceo, è stato necessario realizzare dei nuovi telai porta filtri partendo dal rilievo in cantiere e dai disegni sviluppati con il cliente.

I telai sono realizzati in lamiera sp.3 mm Aisi 304 tagliati e forati al laser per garantire la minima tolleranza fra gli accoppiamenti dei fori e la massima qualità.

Successivamente sono stati presso piegati per creare una cornice di maggior resistenza. Le divisioni interne sono state realizzate con piatti tagliati a misura e saldati, per creare lo spazio di alloggiamento di ogni singolo filtro.

I filtri saranno posizionati nella loro sede e fissati tramite barre filettate e clip ad omega realizzate appositamente.

Il cliente ha richiesto anche la posa in opera che sarà eseguita dal nostro personale qualificato.

Leggi tutto

Condensatori

Su richiesta del cliente partendo dai dati tecnici forniti sono stati progettati e realizzati i seguenti apparecchi:

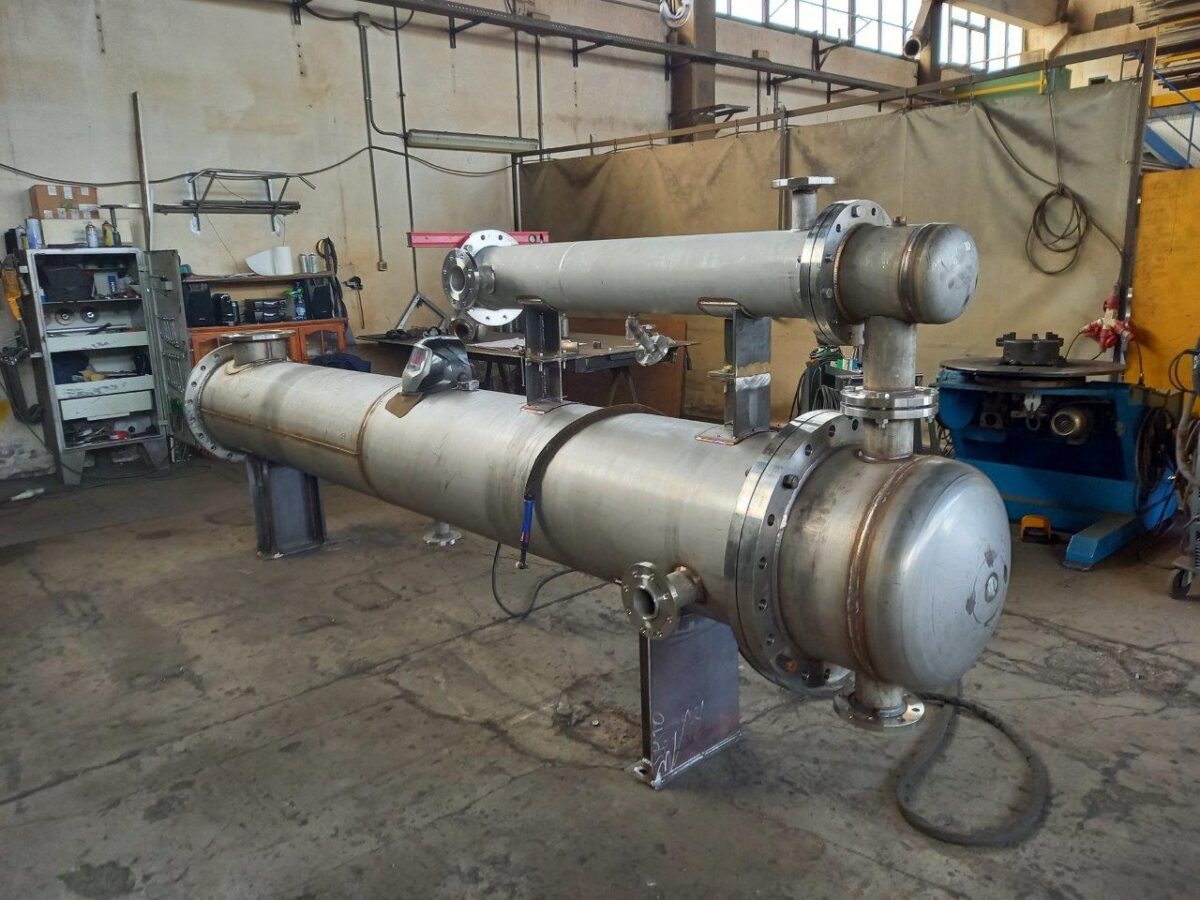

N°1 Condensatore orizzontale “BEM” con superficie di scambio di 62 mq. (ITEM HS1)

Dati tecnici:

Pressione di progetto:    lato mantello 3,5 bar / lato tubi 3,5 bar

Temperatura di progetto: lato mantello +220°C / lato tubi +60°C

Capacità: lato mantello 950 litri / lato tubi 45 litri

Categoria di rischio PED: Cat. IV mod. G

Gruppo del fluido:           Gruppo 2

Materiale Aisi 316L



N°1 Condensatore orizzontale “BEM” con superficie di scambio di MQ 3 (ITEM HS2)

Dati tecnici:

Pressione di progetto:    lato mantello 3,5 bar / lato tubi 3,5 bar

Temperatura di progetto: lato mantello +220°C / lato tubi +60°C

Capacità: lato mantello 52 litri / lato tubi 16 litri

Categoria di rischio PED: Cat. IV mod. G

Gruppo del fluido:           Gruppo 2

Materiale Aisi 316L



N°1 Condensatore a miscela orizzontale, realizzato in acciaio al carbonio verniciato. (ITEM HS3)

Dati tecnici:

Pressione di progetto:    FV/3,5 bar

Temperatura di progetto: +220°C

Capacità: 1460 litri

Categoria di rischio PED: Art.4 par. 3

Gruppo del fluido:           Gruppo 2

Materiale Acciaio al carbonio



Per gli ITEM HS1 e HS2 sono stati eseguiti tutti i controlli richiesti dalla Direttiva PED 2014/68/UE corredati di Book tecnici ed approvati da ente notificato.



Leggi tutto

Condensatore-HS50-104

Su richiesta del cliente partendo dai dati tecnici di un apparecchio già esistente, da sostituire in quanto obsoleto e corroso, siamo stati incaricati per la costruzione ed il montaggio in loco del nuovo condensatore.

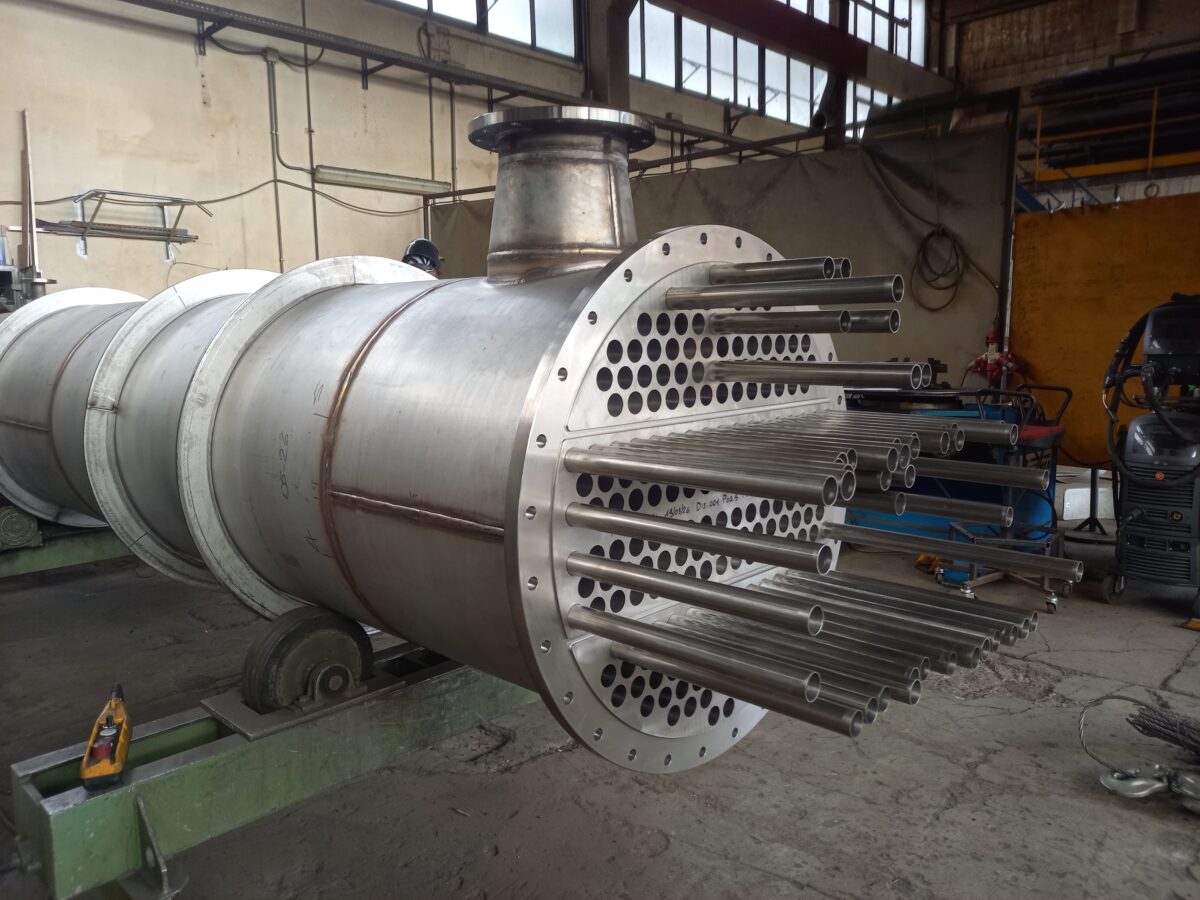

N°1 Condensatore orizzontale “BEM” (ITEM HS50-104)

Dati tecnici:

Pressione di progetto:    lato mantello 0,45 bar/FV      lato tubi 3,5 bar/FV

Temperatura di progetto: lato mantello +70°C / lato tubi +81°C

Capacità: lato mantello 1800 litri / lato tubi 1500 litri

Categoria di rischio PED: Cat. II mod. G

Gruppo del fluido:           Gruppo 2

Materiale Aisi 316L

Leggi tutto

Cristallizzatore

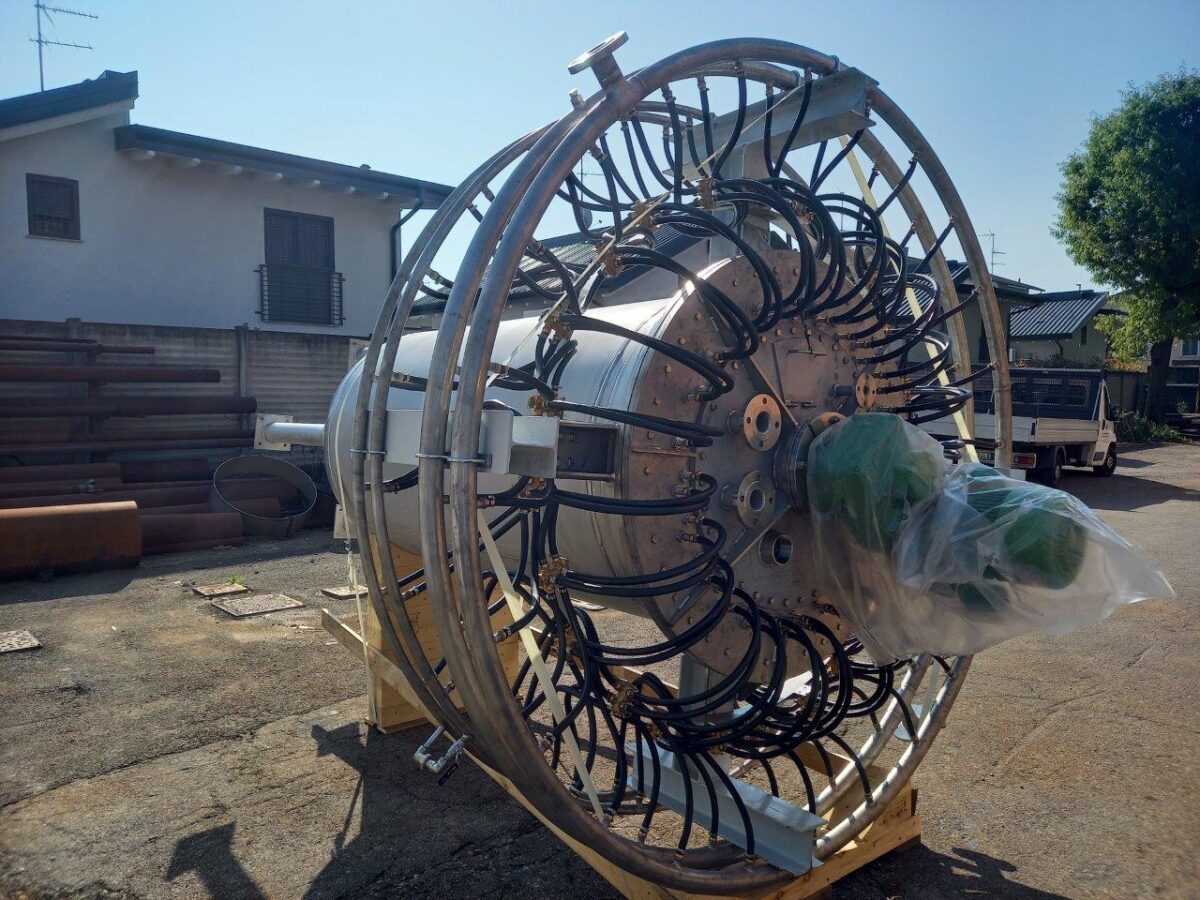

Tra i progetti recenti, abbiamo realizzato un cristallizzatore su misura, interamente in acciaio inox AISI 316L.
L’obiettivo era fornire al cliente un impianto efficiente, resistente e conforme alle sue esigenze produttive.
Il progetto è rivolto ad aziende del settore chimico e farmaceutico che richiedono soluzioni personalizzate.
Abbiamo assemblato in officina l’impianto con gli accessori e l’agitatore forniti dal cliente.
A fine lavorazione, è stato effettuato un collaudo in bianco alla presenza del cliente per verificarne il corretto funzionamento.
Questo approccio ci consente di offrire affidabilità, precisione e qualità certificata.

Leggi tutto

Impianto skid

Descrizione del Progetto

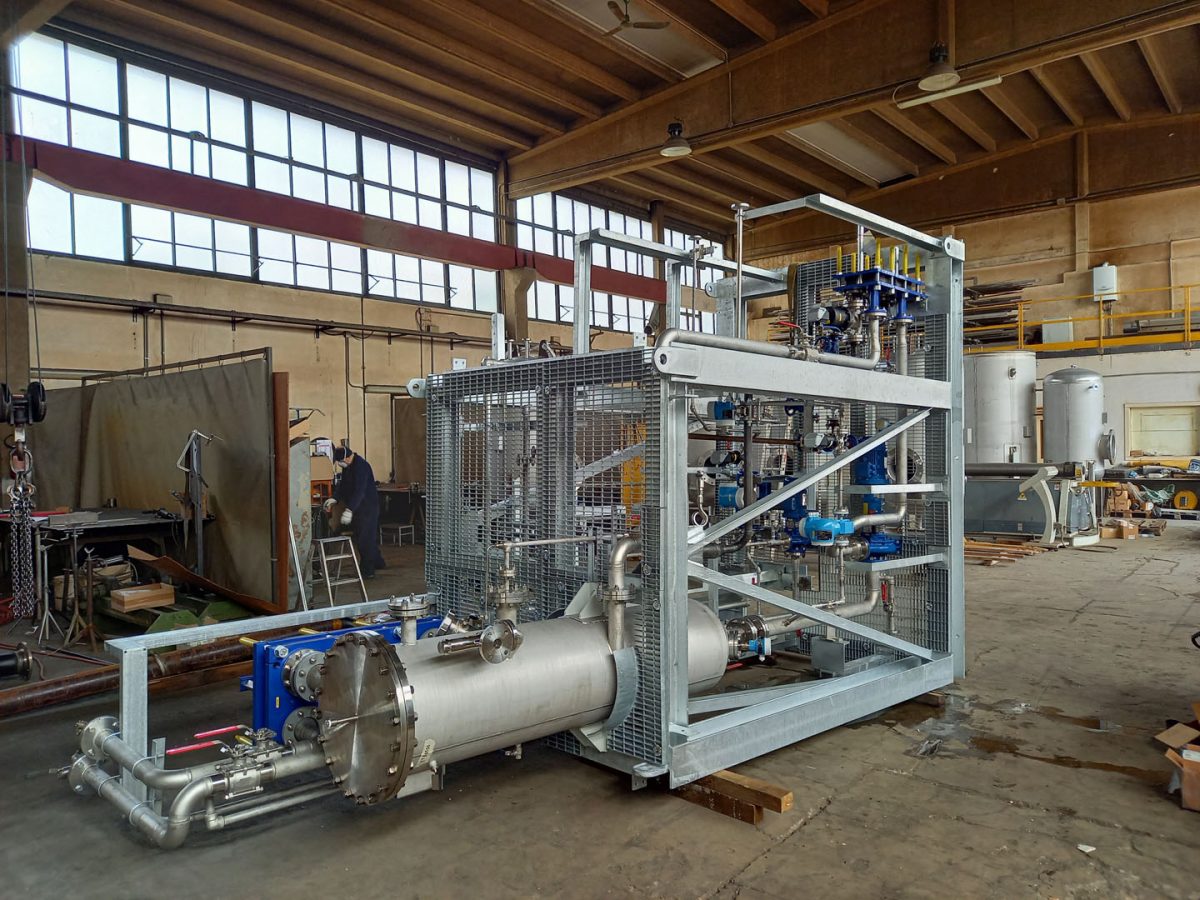

Impianto Skid di evaporazione fluidi, realizzato in acciaio inox, pre-montato su telaio realizzato in acciaio zincato.

L’impianto è dotato di evaporatore, serbatoio di condense e piping di collegamento.

Leggi tutto
serbatoio di stoccaggio

Impianto skid con serbatoi

Descrizione del Progetto

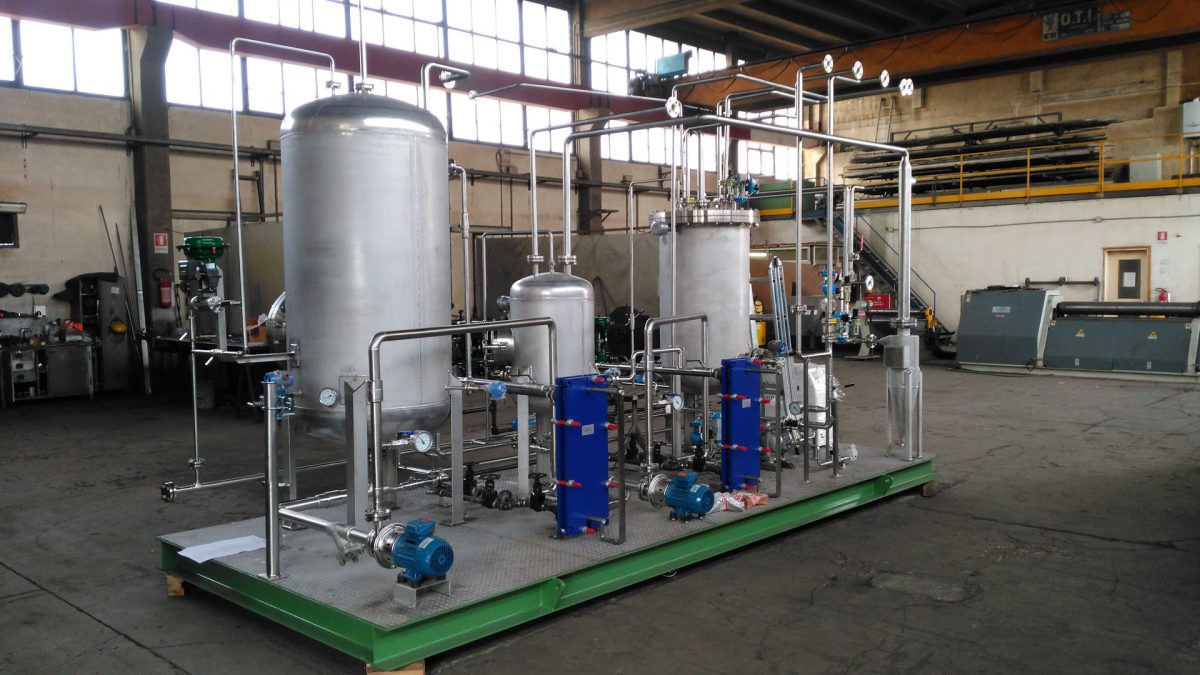

Impianto Skid di stoccaggio e miscelazione, con serbatoi realizzati in acciaio inox, pre-montati su telaio realizzato in acciaio verniciato.

L’impianto è dotato di pompe accessorie e piping di collegamento.

Leggi tutto
